TOPLINE

Základní vlastnosti

• Horní vstup kapaliny přes víko snižuje potřebný manipulační prostor nad nádobou a usnadňuje výměnu filtračního sáčku.
• Konstrukce podporuje lepší dosednutí a utěsnění filtračního sáčku během provozu.
• Hladký vnitřní povrch tryskaný kuličkami a minimum svarů usnadňují čištění vnitřního prostoru.
• Řada je dostupná pro velikosti filtračních sáčků 01 a 02.
• Stavitelné nohy zjednodušují usazení nádoby při montáži a přizpůsobení konkrétní instalaci.
• Nádoba je navržena dle AD 2000-Merkblätter, EN 13445 a PED a je dostupná také v provedení s označením CE.
• Nádoba je dostupná v provedení s uzavíráním víka pomocí šroubů s okem TBF nebo v rychlejší variantě s uzávěrem T-bolt TTBF. Součástí je bezpečnostní pojistka proti otevření víka pod tlakem.

Volitelné možnosti

• Materiálové provedení z nerezové oceli 316 Ti pro vyšší korozní odolnost; další materiály jsou dostupné na vyžádání.
• Vstupní a výstupní připojení: příruby DIN nebo ANSI a mnoho dalších provedení.
• Těsnění víka: standardně NBR (volitelně EPDM, FPM, PTFE zapouzdřený Viton nebo silikon).
• Konzole pro montáž nádoby na stěnu.
• Parní plášť pro temperaci nebo ohřev filtrované kapaliny.
• Elektroleštěný povrch.
• Speciální konstrukční a materiálové úpravy podle zadání konkrétní aplikace (např. Hastelloy).

Klíčová konstrukce

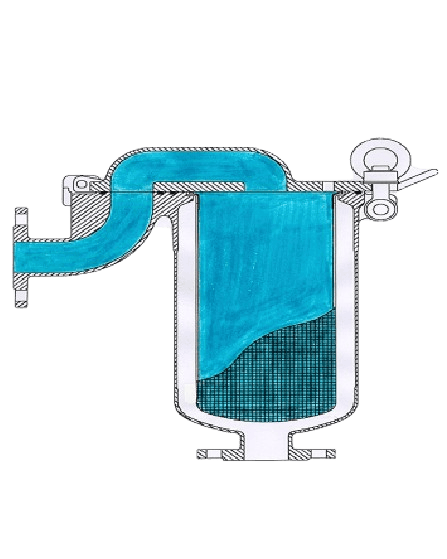

Horní vstup kapaliny přes víko

U filtrační nádoby TOPLINE vstupuje nefiltrovaná kapalina do nádoby horním připojením umístěným přímo ve víku. Kapalina je vedena přímo do vnitřního prostoru filtračního sáčku a následně prochází filtračním médiem směrem do nádoby.

Toto konstrukční řešení podporuje přesné dosednutí těsnicího kroužku filtračního sáčku a pomáhá omezit možnost obtoku nefiltrované kapaliny mimo filtrační médium. Tlak přiváděné kapaliny zároveň přispívá k pevnému usazení sáčku v nádobě.

Dostupná provedení

Filtrační nádoby TOPLINE jsou dostupné v jednosáčkovém a dvousáčkovém provedení pro filtrační sáčky velikosti 01 a 02. Řada TBF využívá uzavírání víka pomocí šroubů s okem, zatímco řada TTBF nabízí rychlejší uzávěr typu T-bolt.

¹ Maximální teoretický průtok je uveden pro kapalinu s viskozitou vody a závisí na konkrétním filtračním sáčku, jemnosti filtrace, znečištění kapaliny a provozních podmínkách.
