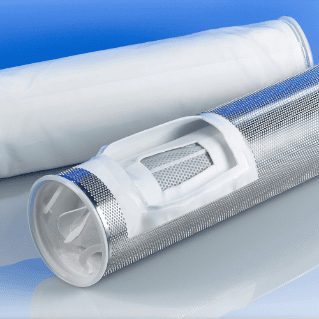

HAYFLOW
Filtrační sáček s až o 65 % větší filtrační plochou než běžný filtrační sáček.
HAYFLOW spojuje princip sáčkové a svíčkové filtrace v jednom robustním filtračním prvku. Kombinuje velkou filtrační plochu s jehličkovou plstí s prodlouženou životností. Výsledkem jsou delší intervaly výměny, stabilnější provoz a nižší náklady na údržbu filtrace.
Informace o produktu
Základní vlastnosti
- HAYFLOW je filtrační sáček velikosti 02 určený pro instalaci do sáčkových filtračních nádob.
- Ve srovnání se standardním filtračním sáčkem nabízí až o 65 % větší filtrační plochu.
- Konstrukce kombinuje snadnou manipulaci filtračního sáčku s vyšší aktivní filtrační plochou.
- Nižší počáteční tlaková ztráta může přispět k úspornějšímu provozu čerpadel.
- Dostupné filtrační jemnosti od 1 do 100 µm (LCR-128 37 μm @>95% účinnost).
- Při výměně zůstává v prvku výrazně méně zbytkové kapaliny než u srovnatelně velkého sáčku.
- Tlakem aktivovaný těsnicí kroužek SENTINEL pro těsnější usazení ve filtrační nádobě.
- Materiál je bez silikonu a látek způsobujících kráterování.
- Pro správné uložení v nádobě je nutné použití speciální podpěrný koš / restrainer basket HAYFLOW.
- Dostupný v provedení LCR-128= melt-blown polypropylenová varianta pro jemnější filtraci.
Zvětšená filtrační plocha

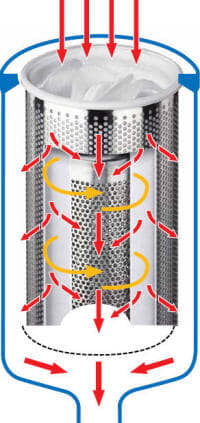

Technologie je založena na konstrukci tvořené dvěma soustřednými válci filtračního média, které jsou navzájem spojeny ultrazvukovým svařováním. Toto řešení zvyšuje účinnou filtrační plochu přibližně o 65 % oproti standardnímu filtračnímu sáčku, aniž by bylo nutné zvětšit jeho vnější rozměry. Ultrazvukově vytvořené spoje zároveň minimalizují riziko obtoku kapaliny kolem filtračního média.
Dostupná provedení
Filtrační sáčky jsou dostupné v široké škále provedení, která umožňují jejich přizpůsobení konkrétním provozním podmínkám.
| Parametr | Hodnota |
|---|---|
| Jemnost | 1, 5, 10, 25, 50, 100 µm |
| Materiál | jehličková plsť s prodlouženou životností: polypropylen (POXL), polyester (PEXL) |
| Těsnicí kroužek | plastový SENTINEL: polypropylene, polyester*shodný s materiálem filtrační media |
| Velikost | 01: Ø 180 × 430 mm 02: Ø 180 × 810 mm |
| Filtrační plocha | 01: 0,24 m² 02: 0,48 m² |
| Max. průtok | 01: 15 m³/h 02: 30 m³/h*pro kapaliny s dynamickou viskozitou 1 mPa·s při 20 °C. |
| Max. provozní teplota | polypropylen: 90 °C polyester: 150 °C |
| Max. diferenční tlak | 2,5 bar |
| Doporučený tlak pro výměnu | 0,8–1,5 bar*dle požadavků konkrétní aplikace |
Poznámka k instalaci
Pro správné usazení sáčku ve filtrační nádobě je vhodné použít vkládací nástroj. Pomáhá se správným nasměrováním sáčku do podpěrného koše a snižuje riziko špatného usazení při spuštění filtrace.
HAYFLOW technical data sheet EN
EATON filter bag overview EN
HAYFLOW installation and operating instructions EN
Hlavní aplikace
Barvy, laky, inkousty a disperze,
Pryskyřice a technické kapaliny
Úprava a čištění vody
Rozpouštědla a čisticí kapaliny
Maziva a kapaliny používané při obrábění kovů
Vodné i rozpouštědlové detergenty pro mycí zařízení v kovoprůmyslu
Nápoje a potravinářské kapaliny, například pivo, víno nebo jedlé oleje – vhodnost je nutné ověřit podle konkrétní aplikace
