SENTINEL
Plně svařovaná konstrukce s tlakem aktivovaným těsnicím kroužkem pro filtraci bez obtoku kapaliny.
Filtrační sáčky SENTINEL odpovídají průmyslovému standardu bezobtokuové konstrukce. Pomáhají zajistit, aby filtrovaná kapalina procházela přes filtrační médium. Sáčky jsou k dispozici v provedení z polypropylenu a polyesteru.
Informace o produktu
Základní vlastnosti
- Plně svařovaná konstrukce s patentovaným těsnicím kroužkem SENTINEL zajišťuje 100% filtraci bez obtoku.
- Tlakem aktivovaný SENTINEL těsnicí kroužek pro těsnější usazení ve filtrační nádobě.
- Dostupný filtrační jemnosti od 1 do 200 µm.
- Materiálové provedení z polypropylenové nebo polyesterové jehličkové plsti.
- Speciální povrchová úprava média snižuje uvolňování vláken do filtrátu.
- Svařované švy jsou pevné, ale zároveň pružné, aby se sáček dobře přizpůsobil podpěrnému koši.
- Integrovaná madla v kroužku usnadňují manipulaci při výměně.
- Materiál je bez silikonu a látek způsobujících kráterování.

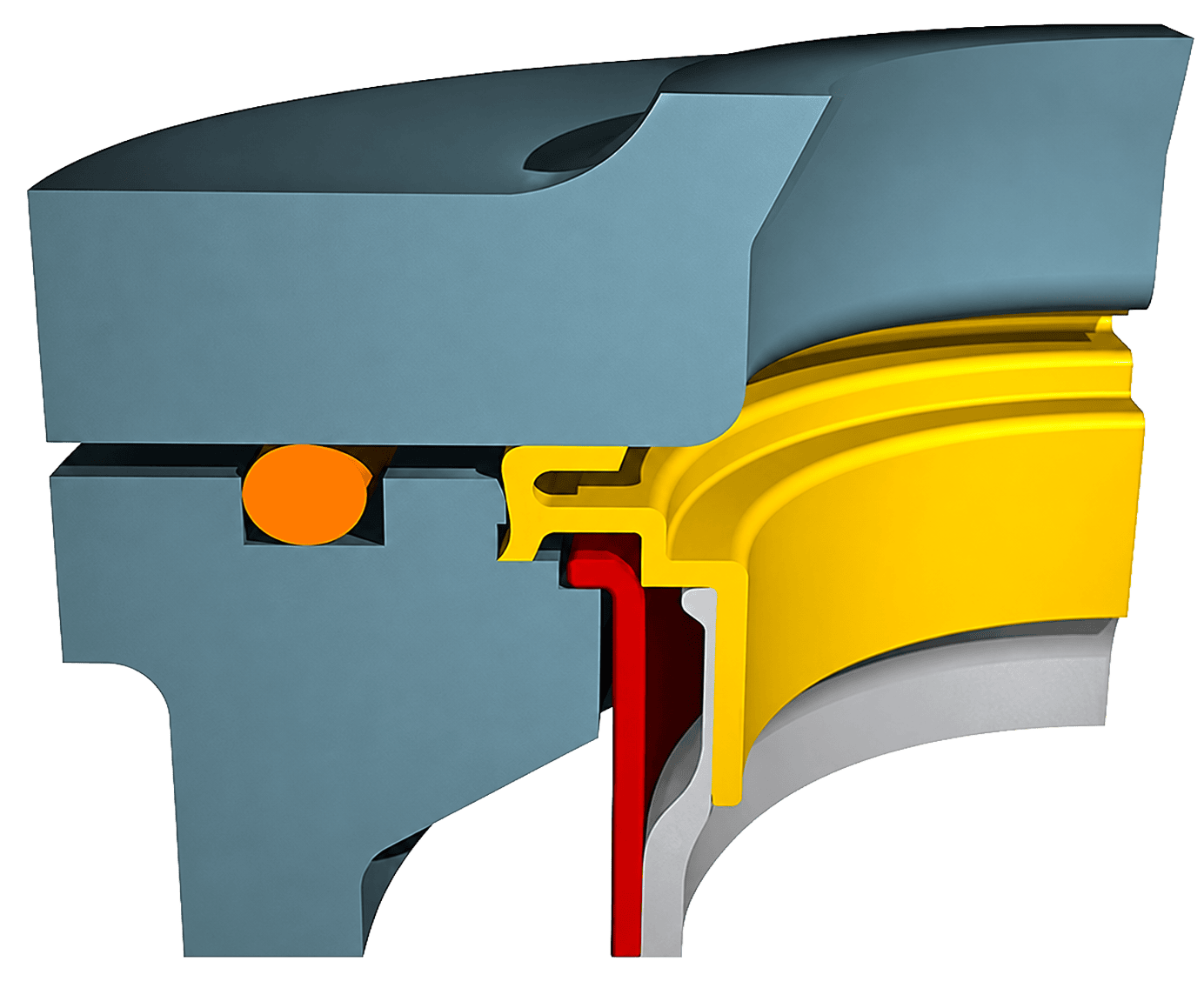

Těsnicí kroužek SENTINEL
Těsnicí kroužek SENTINEL je klíčovým prvkem většiny filtračních sáčků značky EATON. Je navržen tak, aby zajistil přesné a bezpečné usazení sáčku ve filtrační nádobě a pomáhal zabránit obtoku nefiltrované kapaliny. Díky celoplastové konstrukci je pružný, chemicky odolný a dokáže se přizpůsobit různým provozním podmínkám.
Jedinečná konstrukce využívá tlakem aktivovaný těsnicí břit, který reaguje na rostoucí diferenční tlak během filtrace. Čím vyšší je tlakové zatížení, tím lépe se těsnicí kroužek přitlačuje k těsnicí ploše nádoby. Tím se zvyšuje účinnost utěsnění a podporuje spolehlivá filtrace bez nežádoucího obtoku média.
Dostupná provedení
Filtrační sáčky jsou dostupné v široké škále provedení, která umožňují jejich přizpůsobení konkrétním provozním podmínkám.
| Parametr | Hodnota |
|---|---|
| Jemnost | 1, 5, 10, 25, 50, 100, 200 µm |
| Materiál | jehličková plsť: polypropylen (PO), polyester (PE) |
| Těsnicí kroužek | plastový SENTINEL: polypropylen, polyester*shodný s materiálem filtrační media |
| Velikost | 01: Ø 180 × 430 mm 02: Ø 180 × 810 mm 03: Ø 100 × 230 mm 04: Ø 100 × 380 mm |
| Filtrační plocha | 01: 0,24 m² 02: 0,48 m² 03: 0,08 m² 04: 0,16 m² |
| Max. průtok | 01: 20 m³/h 02: 40 m³/h 03: 6 m³/h 04: 12 m³/h*pro kapaliny s dynamickou viskozitou 1 mPa·s při 20 °C. |
| Max. provozní teplota | polypropylen: 90 °C polyester: 150 °C |
| Max. diferenční tlak | 2.5 bar |
| Doporučený tlak pro výměnu | 0,8–1,5 bar*dle požadavků konkrétní aplikace |
Poznámka k instalaci
Pro správné usazení sáčku ve filtrační nádobě je vhodné použít vkládací nástroj. Pomáhá se správným nasměrováním sáčku do podpěrného koše a snižuje riziko špatného usazení při spuštění filtrace.
SENTINEL technical data sheet EN
EATON filter bag overview EN
SENTINEL and SNAP-RING installation and operating instructions EN
Hlavní aplikace
Barvy, laky a nátěrové hmoty
Tiskařské barvy a inkousty
Chemické a procesní kapaliny
Procesní voda a pomocné technologické okruhy
Obecná průmyslová předfiltrace a koncová mechanická filtrace
